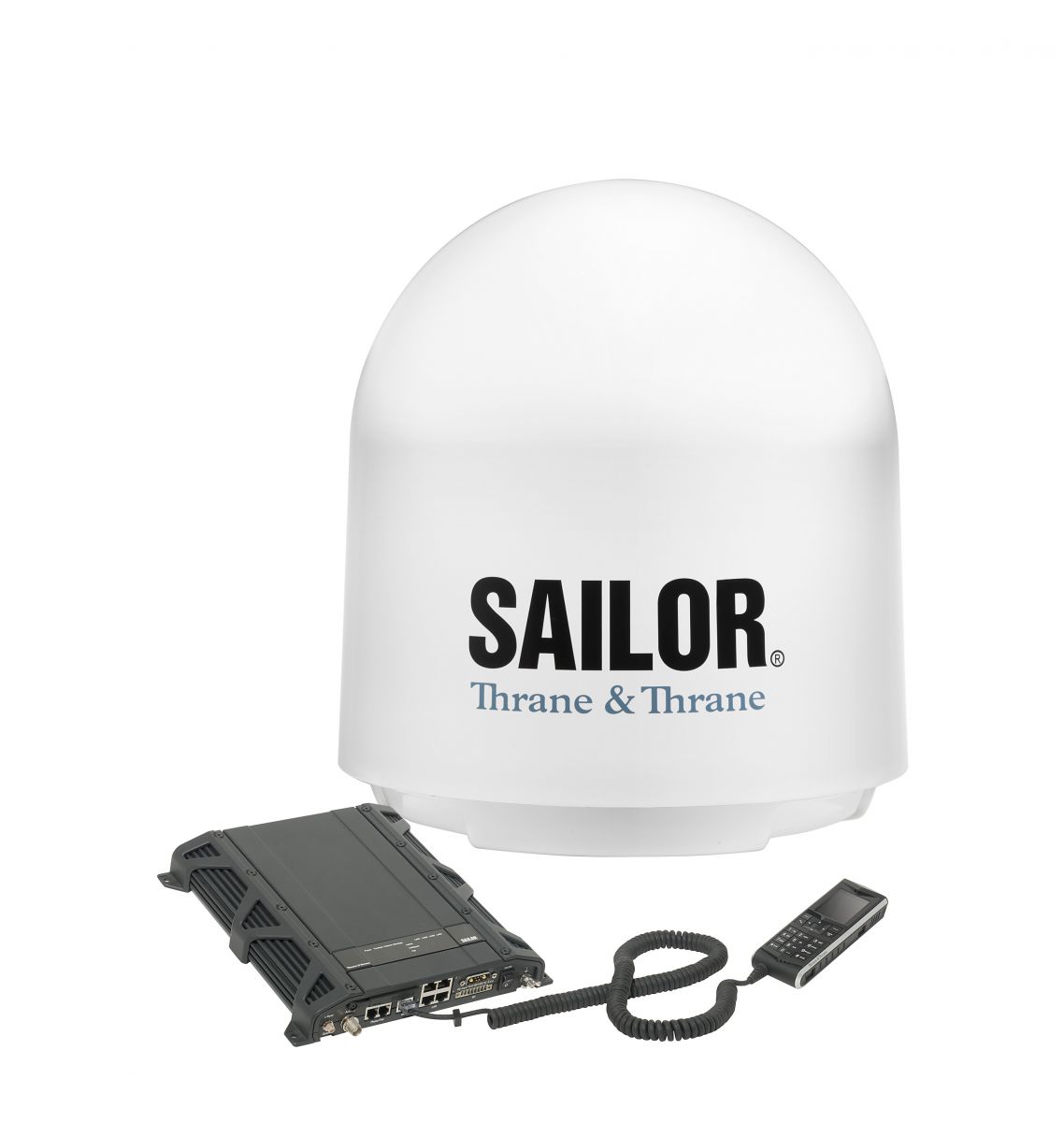

Комплектация:
- антенный блок
- блок терминала
- IP-трубка (проводная)
- блок питания
- антенный кабель (RG-223), N & TNC — 30 метров
- руководство пользователя по установке
Технические характеристики
| Скорость канала IP | Прием/передача 432/432 Кбит/с |
| Размеры | Блок терминала: 264,5 х 273,0 х 425 мм, антенный блок: 655,0 x 630,0 мм (диаметр) |
| Вес | Терминал: 2000 г, антенна: 3900 г |
| Рабочие температуры | -25°C…+55°C |
| Температуры хранения | -40°C…+85°C |
| Температура, при которых устройство может быть включено, но не функционирует полноценно | Больше +80°C |
| Условия при которых, работа системы постепенно останавливается | Относительная влажность: 95% без образования конденсата, при температуре +40°C |
| Защита корпуса | Корпус антенны IPX6 , корпус блока IP31 |
| Относительная влажность при которой возможна работа антенны | В соответствии со стандартом EN60 945 |
| Максимально допустимое обледенение антенны | 25 мм |
| Возможности IP-трубки |
|
| Функции терминала как маршрутизатора |
|
| Рабочие частоты | Downlink: 1525.0-1559.0 МГц, Uplink: 1626.5-1660.5 МГц;Ширина канала: Downlink – 10.5 -189 КГц, Uplink – 21-189 КГц |
| Рекомендованный антенный кабель | Потери в кабеле (макс/мин) - 20 дБ на частоте 1,62 ГГц и 1,0 Ω DC, сопротивление контура - 3 дБ на 36-4 дБ при частоте 54 МГц |
| Передача голоса | 4 Кбит/c AMBE +2 |
| SMS | до 160 символов |
| Антенные вход/выход | Антенна – TNC, female, терминал – TNC, female |
| Интерфейсы терминала |
|
| Питание |
|
| Вибрации при которых антенна работает нормально | Случайный спектр 1.05 g rms x 3 ax:от 5 до 20 Гц: 0.02 g2/Гц 20 до 150 Гц: -3 дБ/oct |
| Вибрации при которых антенна не функционирует | Случайный спектр 1.7 g rms 2 h x 3 оси (всего 6 h): от 5 до 20 Гц: 0.05 g2/Гц от 20 до 150 Гц: -3 дБ/oct |
| Механические перегрузки, которые выдерживает система | 20g/11 полусинусоидальный |
| Условия при которых возможна полноценная работа системы (антенна наводиться на спутник и поддерживает передачу данных и голосовую связь) |
|
Подробные размеры терминала Sailor 500 FleetBroadBand
Общая информация
Терминал 500 отличается самой скоростной передачей данных среди устройств подобного класса. Экономически эффективная и выгодная широкополосная передача данных, позволила уже тысячам пользователей улучшить работу своих корабельных экипажей и систем оценки погоды, планирования маршрута, расчета времени прибытия и других важных факторов необходимых для успешного и эффективного функционирования судна. Решения Sailor, уже заслужено стали системами промышленного стандарта, поскольку их используют танкеры, рыболовецкие суда, грузовые корабли, исследовательские экспедиции и даже военные суда. SAILOR 500 - усовершенствованная система второго поколения, разработанная специально для нужд больших кораблей.
Учитывая многоранный опыт Thrane & Thrane в разработках систем связи для моря можно быть уверенным в качестве и надежности системы FleetBroadBand 500. Особенностью данного комплекс, является усовершенствовання антенна, которая сохраняет связь со спутником (автоматически направляется на него) даже при самых экстремальных погодных условиях на море. Потому даже в шторм Вы сможете быть на связи и с доступом в интернет.
Основные особенности терминала
- Интернет - подключение для команды и капитанской рубки ( офиса ), что дает им доступ ко всем интернет-сайтам и приложениям облегчающим и ускоряющим работу персонала судна. Скорость соединения может достигать 432 Кбит/с. Интранет, включая защищенные VPN соединения.
- Телефония - совершайте голосовые звонки , где бы не находилось судно, высокое качество связи обеспечивает технология Evolution.
- Потоковая передача данных IP: QoS для сеансов передачи данных или приложений, требующих выделенную полосу пропускания 8, 16, 32, 64, 128 , 256 Кбит). Данный вид услуги призван экономить трафик и обеспечивать стабильную скорость передачи/приема.
- ISDN 64kbps
- Одновременная передача данных и возможность использования телефонии
- Удаленный доступ к пользовательскому терминалу с берега
- Возможность подключить до 16 IP-трубок и разнести их по разным помещениям, управление трубками осуществляется непосредственно с терминала
Антенна
Полностью стабилизирована в 3х осях , имеет улучшенные датчики которые помогают наводиться на спутник инмарсат еще более быстрее чем предыдущие решения. Сенсоры, встроенные в антенный блок, повысили реакцию антенны на изменения окружающих факторов (скорость судна, крен, поворот, удары волн, качка, ускорение в поперечной/продольной оси) приблизительно на 15%.
Thrane IP-телефон и внутренняя АТС на судне
Sailor 500 FleetBroadband может быть преобразован в очень гибкую АТС , путем добавления дополнительных IP- трубок. Таким образом команда будет оперативно связываться друг с другом для решения задач возникающих в процессе рейса. Трубки имеют интуитивно понятный интерфейс, удобный цветной TFT экран размером 2.2 " , а также продвинутые эхоподавители и программное обеспечение для подавления шумов. Трубками можно управлять только с блока терминала, каждый IP-телефон имеет собственный идентификатор и может быть вызван с берега, точно также и локально с судна. Эта уникальная особенность устраняет необходимость в развертывании дополнительной АТС на большинстве суден.
